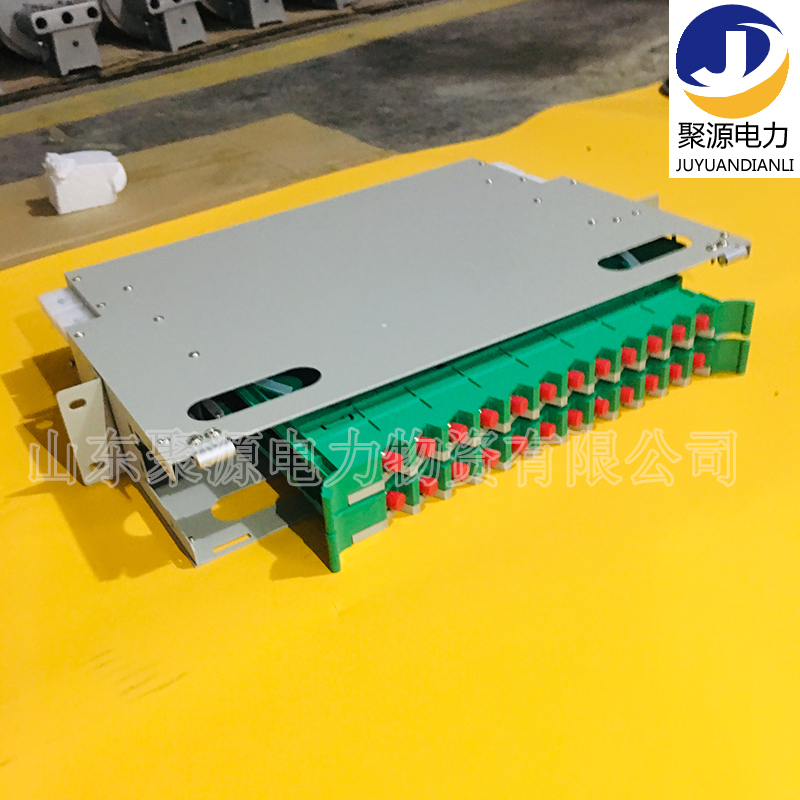

点击图片查看原图
功能
1.固定功能：光缆进入机架后,对其外护套和加强芯要进行机械固定,加装地线保护部件,进行端头保护处理,并对光纤进行分组和保护。
2.容接功能：光缆中引出的光纤与尾缆熔接后,将多余的光纤进行盘绕储存,并对熔接接头进行保护。
3.调配功能：将尾缆上连带的连接器插接到适配器上,与适配器另一侧的光连接器实现光路对接。适配器
与连接器应能够灵活插拔；光路可进行自由调配和测试。
4.存储功能：为机架之间各种交叉连接的光连接线提供存储,使它们能够规则整齐地放置。光纤盒内应有适当的空间和方式,使这部分光连接线走线清晰,调整方便,并能满足小弯曲半径的要求。
72芯ODF配线箱 - 结构
结构
ODF单元箱由外壳、支撑架、集纤盘、固定装置及光纤接头保护件组成：
外壳：外壳方便开启，便于安装。
支撑架：内部结构的主体，用于内部结构的支撑；
集纤盘：用于有顺序地存放光纤接头（及其保护件）和余留光纤，可余留光纤的长度不小于1.6m，余留光纤盘放的曲率半径不小于32mm。并有为重新接续提供容易识别纤号的标记和方便操作的空间；
固定装置：用于光缆护套固定、光缆加强构件固定和配线尾纤固定。
光纤接头的保护采用热收缩保护管。
